SMG12864SL

SMG12864SL標準圖形點陣液晶顯示模塊(LCM)的概述

SMG12864SL標準圖形點陣液晶顯示模塊(LCM)，采用點陣型液晶顯示器(LCD)，可顯示128X64點陣，點尺寸為0.29X0.34(WXH)mm，內置NT7532接口型液晶顯示控制器，與單片機只有CS,A0,SCL,SI四根數據口線相連，數字可編程LCD偏壓調節，寬電壓工作范圍，廣泛應用于各類儀器儀表及電子設備。

SMG12864SL標準圖形點陣液晶顯示模塊(LCM)的主要技術參數
工作電壓	3.0-5.0V
工作電流	700uA(3.0V)
接口方式	四線式串行接口

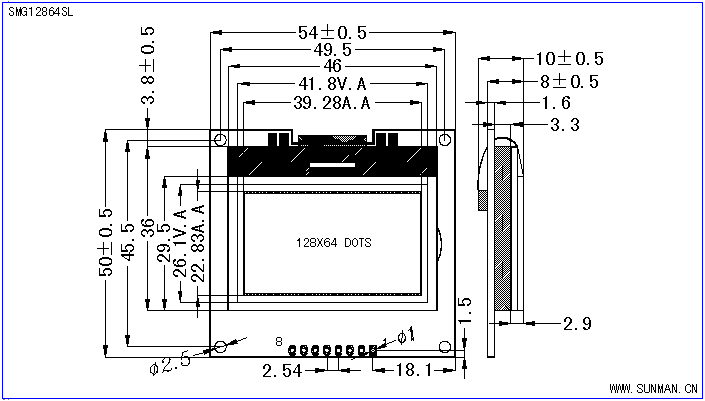

SMG12864SL標準圖形點陣液晶顯示模塊(LCM)的示意圖

SMG12864SL標準圖形點陣液晶顯示模塊(LCM)的資料下載
接口程序	SMG12864SL演示程序[MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:19,415字節]
接口程序	SMG12864SL演示程序[MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:31,323字節]
支持工具	Sunman字符圖形點陣代碼生成器 [HTML網頁] [修改日期:2010-03-05]
使用說明書	SMG12864SL.pdf [PDF文檔] [修改日期:2010-03-02] [大小:56,018字節]
參考資料	圖形點陣液晶顯示控制器NT7532的芯片介紹 [HTML網頁] [修改日期:2010-03-05]
