SMG12864G 系列標準圖形點陣型液晶顯示模塊
SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的概述
SMG12864G標準圖形點陣型液晶顯示模塊(LCM)，采用點陣型液晶顯示器(LCD)，可顯示128X64點陣，點尺寸為0.48X0.48(WXH)mm，內置KS0108（或兼容芯片）接口型液晶顯示控制器，通過外接可調電阻調節模塊顯示對比度，可與單片機直接連接，并口通訊。廣泛應用于各類儀器儀表及電子設備。
SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的通用技術參數
模塊尺寸 93.0x70.0mm
視域尺寸 72.0x39.0mm
顯示容量 128列X64行圖形點陣
字符尺寸 0.48X0.48(WXH)mm
液晶控制器 KS0108B及兼容芯片
SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的各版本的主要技術參數
產品型號 工作電壓 背光顏色 模塊電流 LCD模式 使用溫度 產品狀態 備注
SMG12864G-H1Y2 5.0V 黃綠色 19.1mA STN 寬溫-20～70℃ 在產 無
SMG12864G-H1W5 5.0V 白色 19.1mA STN藍底白字 寬溫-20～70℃ 在產 無
SMG12864G-L1Y2 3.3V 黃綠色 19.0mA STN 寬溫-20～70℃ 在產 無
SMG12864G-L1W5 3.3V 白色 19.0mA STN藍底白字 寬溫-20～70℃ 在產 無

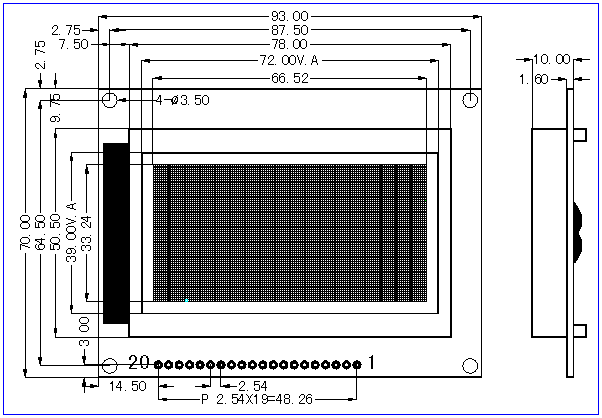

SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的外形尺寸圖
SMG12864G系列標準圖形點陣型液晶顯示模塊(LCM)的示意圖片
SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的資料下載
接口程序   SMG12864G演示程序[總線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2014-10-15] [大小:26,861字節]
  SMG12864G演示程序[模擬口線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2014-10-15] [大小:27,492字節]
  SMG12864G演示程序[總線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2014-10-15] [大小:49,849字節]
  SMG12864G演示程序[模擬口線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2014-10-15] [大小:50,109字節]
支持工具   Sunman字符圖形點陣代碼生成器 [HTML網頁] [修改日期:2010-03-05]
使用說明書   SMG12864G.PDF [PDF文檔] [修改日期:2014-10-15] [大小:217,606字節]
參考資料   圖形點陣液晶顯示控制器KS0108B的芯片介紹 [HTML網頁] [修改日期:2010-03-05]

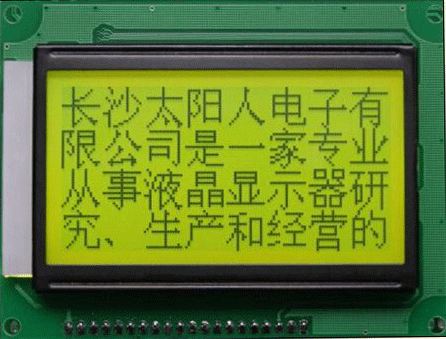

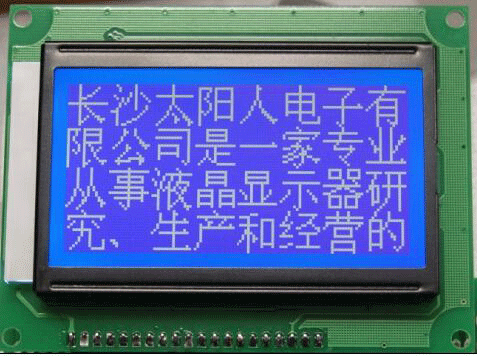

SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的實際顯示效果圖片
SMG12864G-H1Y2 SMG12864G-H1W5
