SMG12864D

SMG12864D標準圖形點陣液晶顯示模塊(LCM)的概述

SMG12864D標準圖形點陣液晶顯示模塊(LCM)，采用點陣型液晶顯示器(LCD)，可顯示128X64點陣，點尺寸為0.39X0.55(WXH)mm，內置KS0108B接口型液晶顯示控制器，固定LCD偏壓，可與MCU單片機直接連接，廣泛應用于各類儀器儀表及電子設備。

SMG12864D標準圖形點陣液晶顯示模塊(LCM)的主要技術參數
工作電壓	4.8-5.2V
工作電流	4.0mA(5.0V)
接口方式	并行接口

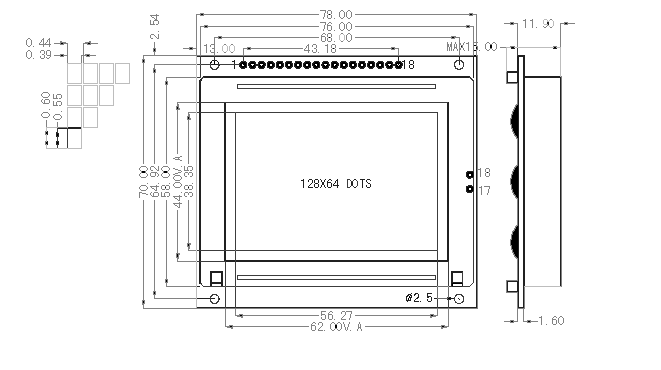

SMG12864D標準圖形點陣液晶顯示模塊(LCM)的示意圖

SMG12864D標準圖形點陣液晶顯示模塊(LCM)的資料下載
接口程序	SMG12864D演示程序[總線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-05-21] [大小:49,717字節]
	SMG12864D演示程序[模擬口線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:50,009字節]
	SMG12864D演示程序[總線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:26,759字節]
	SMG12864D演示程序[模擬口線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:27,390字節]
支持工具	Sunman字符圖形點陣代碼生成器 [HTML網頁] [修改日期:2010-03-05]
使用說明書	SMG12864D.PDF [PDF文檔] [修改日期:2010-03-02] [大小:107,258字節]
參考資料	圖形點陣液晶顯示控制器KS0108B的芯片介紹 [HTML網頁] [修改日期:2010-03-05]
